GB/T 825 - 1988《吊環螺釘》規定了適用于起吊機械器具等一般裝卸用的、規格為M8～M100×6的吊環螺釘?shù)囊?guī)格尺寸要求，以下創固五金朱經理為你詳細介紹：

整體概述

       吊環螺釘?shù)囊?guī)格尺寸主要涉及螺紋規格、各部分的直徑、高度、厚度等參數，這些參數根據不同的螺紋規格（從M8到M100×6）有相應的規定，以確保吊環螺釘在起吊作業中的安全性和適配性。

具體規格尺寸要求

螺紋規格

       標準涵蓋的螺紋規格從M8到M100×6，不同的螺紋規格對應不同的公稱直徑和螺距等參數，這是吊環螺釘與被連接件連接的基礎尺寸。例如M8的公稱直徑為8mm，而M100×6表示公稱直徑為100mm，螺距為6mm。

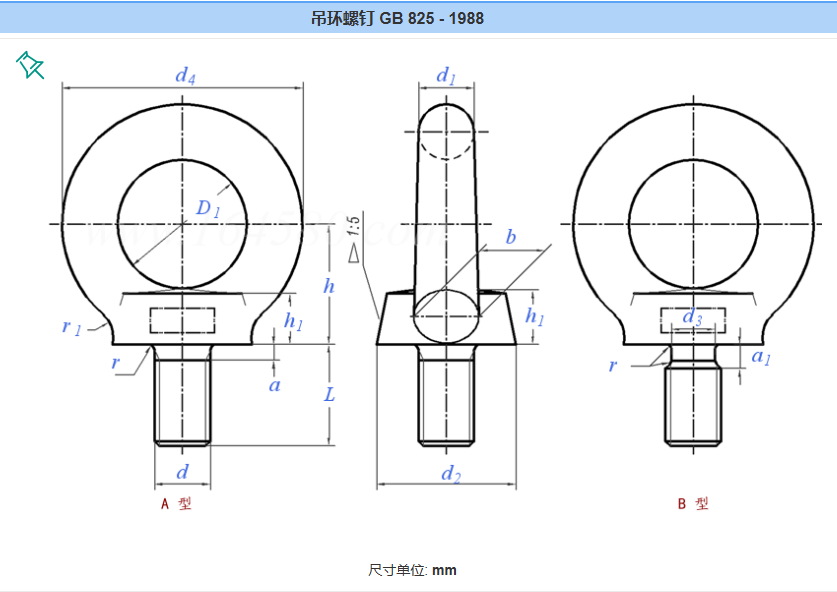

       主要尺寸參數（以常見規格為例）

      d（螺紋大徑）：對應不同的螺紋規格，如M8的d為8mm，M10的d為10mm，M12的d為12mm等，一直到M100×6的d為100mm。

      D（吊環孔直徑）：M8規格的D約為17mm，M10規格的D約為20mm，M12規格的D約為24mm 。隨著螺紋規格的增大，D值也相應增大，例如M20規格的D約為40mm，M30規格的D約為60mm。

       H（吊環高度）：M8規格的H約為11mm，M10規格的H約為13mm，M12規格的H約為16mm 。同樣，隨著螺紋規格的提升，H值逐漸變大，如M20規格的H約為26mm，M30規格的H約為38mm。

       S（對邊尺寸）：M8規格的S為13mm，M10規格的S為16mm，M12規格的S為18mm 。后續更大規格的吊環螺釘，S值也依次遞增，像M20規格的S為30mm，M30規格的S為46mm。

       b（螺桿長度）：標準中針對不同規格給出了多種螺桿長度選擇，以滿足不同的使用需求。例如M8規格的b有20mm、25mm等多種可選；M10規格的b有25mm、30mm等；M12規格的b有30mm、35mm等。

最大起吊重量與尺寸關聯

       標準中還規定了不同規格吊環螺釘?shù)淖畲笃鸬踔亓?，這與尺寸密切相關。一般來說，尺寸越大的吊環螺釘，其最大起吊重量也越大。例如，M8規格的單只垂直起吊工作載荷極限為0.16T，單只側向起吊工作載荷極限為0.04T；而M20規格的單只垂直起吊工作載荷極限為1T 。
